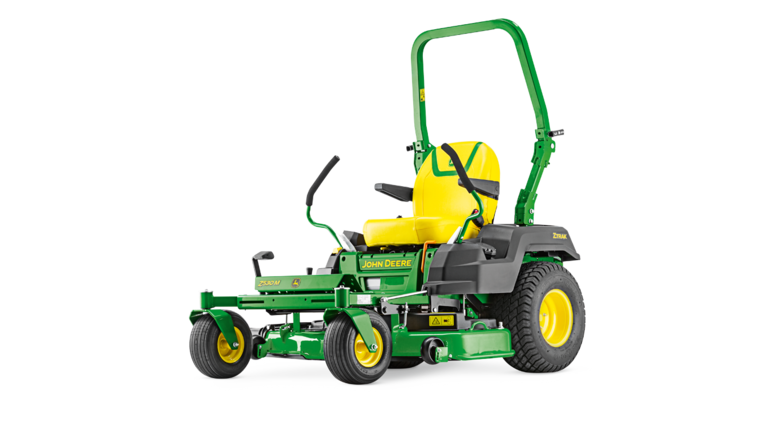

Z530M Aufsitzmäher und Traktoren

Ein V-2-Zylinder-Motor mit 16,7 kW (22,4 PS) bei 3.350 U/min bietet ausreichend Leistung und Drehmoment für zuverlässiges Arbeiten unter schwierigen Mulch-, Mäh- und Fangbedingungen:

• Die Zwei-Zylinder-Konfiguration des Motors sorgt für höheres Drehmoment, weniger Vibration und eine bessere Klangqualität.
• Motormodell: M44 Cyclonic™
• Die elektronische Zündung ermöglicht schnelle Startvorgänge.
• Die vorderen Zylinderteile gewährleisten eine verschleißfeste Oberfläche und verlängern so die Lebensdauer des Motors.
• Die obenliegenden Ventile ermöglichen dem Motor eine leichte Ansaugung für exzellente Leistung und Kraftstoffersparnis.
• Ein geschützter Motor schützt das Triebwerk und ermöglicht den Zugang zum Fahrzeug, was zusätzliche integrierte Robustheit und Funktionalität bietet.

Das zyklische Luftmanagementsystem hält die größten Partikel zurück, bevor sie den Luftfilter erreichen, um den Filterwartungsaufwand zu reduzieren und die Motorlebensdauer zu verlängern:

• Das Zyklonkonzept wirft grobe Schmutzpartikel aus, bevor sie mit dem Filter in Berührung kommen.
• Der große Papierluftfilter ist der zweitleistungsfähigste Filter hinsichtlich Qualität und Tiefe der Luftansaugung des Motors.
• Der Luftfilter lässt sich einfach entnehmen.

Ein Druckschmiersystem sorgt für die Schmierung der beweglichen Motorteile, um zuverlässigen Betrieb und lange Lebensdauer zu gewährleisten:

• Der Ölfilter ist austauschbar und hält das Öl sauber für eine längere Motorlebensdauer.
  • Verlängert die Intervalle zwischen den Ölwechseln
• Die Druckschmierung mit maximalem Druck ist ebenso effizient und funktioniert auch am Hang.

Ein werkzeugloser Ölablassverschluss mit Schlauch und eine Ölfilter-Ablaufwanne werden für eine einfache und saubere Wartung mitgeliefert.

John Deere empfiehlt grundsätzlich die Verwendung eines Kraftstoffstabilisators. Weitere Informationen finden Sie unter Kraftstoffschutz für Benzinmotoren (237 ml).

Das Mähwerk Accel Deep mit 122 cm (48 Zoll) ist integriert und verfügt über ein professionelles Design mit flacher Oberfläche. Es bietet exzellente Schnittqualität, ist einfach zu bedienen, langlebig und vielseitig. Sein viertes Element sorgt für optimale und schnelle Verteilung der geschnittenen Grashalme.

• 11,4 cm Tiefe im gesamten Mähwerk für optimale Mäh- und Mulchleistung
• Durch seine Bauweise befindet sich das Gehäuse nicht im Bereich der Schneiden und nimmt kein Material auf, das sich ansammeln und die Mähleistung beeinträchtigen könnte.
• Das Mähwerk ist am Fahrzeug aufgehängt für ein gleichmäßiges und geregeltes Schnittbild.
  • Die verstellbaren Räder des Mähers, direkt über der Bodenoberfläche positioniert, vereinfachen die Mäharbeiten.

Exzellente Schnittqualität

Das tiefe Mähwerk aus Stahlblech bietet exzellente Schnittqualität. Das geschnittene Gras erhält ausreichend Raum, um ausgeworfen zu werden, ohne erneut geschnitten zu werden:

• Das Gras wird nur einmal geschnitten, was die höchste Schnittleistung ermöglicht.
  • Gewährleistet eine exzellente Schnittqualität bei hoher Geschwindigkeit.
• Der konstante Auswurf des Schnittguts verhindert, dass bereits geschnittenes Gras mit noch zu schneidendem Gras in Kontakt kommt, was ein schönes Schnittbild gewährleistet.

Produktivität – die Arbeit beschleunigen

Das tiefe Mähwerk aus Stahlblech bietet erhöhte Produktivität und beschleunigt so die Arbeit. Das geschnittene Gras erhält ausreichend Raum, um schnell ausgeworfen zu werden, ohne erneut geschnitten zu werden, wodurch die Mähleistung ganz auf das zu schneidende Gras konzentriert werden kann:

• Verbessert die Schnittleistung erheblich, um auch unter schwierigen Bedingungen und bei hoher Geschwindigkeit ein exzellentes Mähergebnis zu gewährleisten.

Der große Auswurfschacht, sowohl hoch als auch breit, ermöglicht den Auswurf großer Schnittgutmengen:

• Sorgt für einen gleichmäßigen Auswurf der geschnittenen Grashalme unabhängig von der Mähgeschwindigkeit.
• Reduziert das Verstopfungsrisiko, was besonders beim Mähen von dichtem, hohem oder nassem Gras oder beim Fangbetrieb wichtig ist.
• Das Power-Flow™-48A-System bietet mehr Leistung als das bei der Vorgängergeneration verwendete Power-Flow-48X-System.

Power-Flow-Heckfangsystem 230 l (6,5 bu)

Gebläse und Power-Flow-Auswurfkanal sind einfach zu installieren. Der Power-Flow-Auswurf schwenkt nach außen, was Sicht und Netzdurchgang erleichtert.

Sauberkeit – sowohl für das Mähwerk als auch für den Fahrer

Dank seiner flachen Oberseite bleibt das Mähwerk aus Stahlblech sauber und verhindert, dass sich der Fahrer schmutzig macht:

• Das Gehäuse ist zweiteilig aufgebaut, um Ansammlungen von Schnittgut zu vermeiden.
  • Die Oberseite des Gehäuses bleibt sauber, was den Reinigungs- und Wartungsaufwand reduziert.
  • Die Unterseite des Gehäuses ist selbstreinigend, was die Ansammlung von Material verhindert, das den Luft- und Grasfluss beeinträchtigen könnte, und eine optimale Leistung gewährleistet.
  • Es ist nichts weiter erforderlich, als das Netz zu behandeln und angesammeltes Material unter dem Mähergehäuse zu entfernen.
• Die Tiefe des Mähwerks Accel Deep reduziert die Menge an Grashalmen, die vorne aus dem Mäher entweichen.
  • Die Menge an geschnittenen Grashalmen, die auf den Fahrerstand und das Mähergehäuse gelangt, ist vernachlässigbar.
  • Auch beim über den Auswurfschacht ausgeworfenen Schnittgut sorgen die längeren Grashalme – da sie nur einmal geschnitten werden – dafür, dass weniger davon auf den Fahrer gelangt.

Die Reinigung des Mähwerks ist eine der häufigsten Wartungsarbeiten:

• Die flache Oberseite des Mähergehäuses bietet wenig Angriffsfläche für die Ansammlung von Grasresten und erleichtert das Entfernen von Material, das sich dennoch ansammelt.

Eine Öffnung erleichtert die Reinigung der Fläche unter dem Mähwerk.

• Es steht ein äußerst flexibler Adapter für die lokale Wasseranwendung zur Verfügung, mit dem der Anschluss an das Waschbecken hergestellt werden kann.

Diese Bauweise sorgt für eine hohe Lebensdauer.

Das Mähwerk 48A verfügt über robuste Aufnahmen für die Messernaben; die Messer bleiben so auch nach Jahren intensiver Nutzung ausgerichtet:

• Das Gesamtgewicht des Mähwerks 48A liegt um 23 (Einheiten) über dem des Mähwerks Edge™ Xtra mit 122 cm (48 Zoll).

Die Sicken des Gehäuses verleihen ihm zusätzliche Robustheit.

Die Räder des Mähers auf einer Doppelverankerung:

• Das verleiht ihnen erhöhte Robustheit und Langlebigkeit; alles kann lange Zeit problemlos verwendet werden.
• Die Einstellung der Radhöhe zur gewünschten Schnitthöhe erfolgt über eine einfache Schraube – schnell und unkompliziert.

Dank der Antriebssystemkonstruktion mit einem Riemen mit geringer Spannung ist die Seitenbelastung der unteren Motorlager und der Mähwerkslager geringer, was die Lebensdauer erhöht.

Das Mähwerk 48A verfügt über einen Stoßschutz aus einem 16 mm dicken massiven Stahlstab, der die Robustheit erhöht und guten Schutz bietet.

Die in zwei Schritten aufgetragene Beschichtung – elektrophoretische Grundierung und anschließende Pulverbeschichtung – bietet zusätzlichen Rostschutz.

Vielseitigkeit – einfacher Wechsel zwischen Seitenauswurf, Mulchen und Fangbetrieb

Das Mähwerk 48A wurde für optimale Vielseitigkeit konzipiert und ermöglicht den einfachen Wechsel zwischen Betriebsarten.

Die Kabelposition ist auf den Komfort des Fahrers und die bequeme Nutzung aller Bedienelemente ausgelegt:

• Die exzellente Sicht vom Fahrersitz aus macht den Betrieb für den Fahrer einfacher und komfortabler.
• Die Bedienelemente sind farbcodiert, um ihre Identifizierung zu erleichtern.
• Verstellbare Doppelhebel-Bedienung für den Komfort des Fahrers.
• Die Dämpfer absorbieren die Bedienbewegungen für einen sanften Betrieb.

Komfortabler Sitz

Der komfortable Sitz mit zweifacher Federung und werkzeugloser Längsverstellung kann vom Fahrer im Sitzen bedient werden:

• Z525E – Sitz mit mittelhoher Rückenlehne von 38,1 cm mit verstellbarem Zubehör; Längsverstellung 7,6 cm
• Z535M – Sitz mit hoher Rückenlehne von 45,7 cm mit verstellbarem Zubehör; Längsverstellung 7,6 cm

Sitzfederung

Diese Bereiche sind so positioniert, dass sie Stöße bei der Fahrt auf unebenerem Gelände dauerhaft abfedern und so ein geschmeidigeres Fahrverhalten ermöglichen.

Getränkehalter und Ablagefach

Der Getränkehalter und das Ablagefach bieten dem Fahrer mehr Komfort.

Fußförmiger Sitz zum reduzierten Preis

Die Standard-Fußstützen können demontiert werden, um Zugang zum Mähwerk für folgende Wartungsarbeiten zu erhalten:

• Entfernung von Gras über dem Untergrund
• Bequemer Zugang zum Antriebssystem des Mähers

Der Boden verfügt über ein Scharnier, das den Zugang zum Innenraum des Mähwerks ermöglicht:

• Es handelt sich um eine der Schrauben, die in der Mitte des Hubhöhenbolzens entfernt werden, was die Demontage sehr einfach macht.
• Entfernung von Gras über dem Untergrund
• Es bietet Zugang zum Mähwerk

Der Motorzugang erfolgt je nach Ölzustand, Ölfilterwechsel und Luftfilterzugang wie folgt.

Die Mähwerke Accel Deep verfügen über mehrere Merkmale, die die Wartung erleichtern:

• Ihre flache Oberseite verringert die Möglichkeit der Ansammlung von Schnittgut.
• Weniger federbelastete Riemenschutzabdeckungen erleichtern das Entfernen von Schnittgut.
• Alle Mähwerke verfügen über einen 9,5-cm-Standard-Ratschenschlüssel zum Spannen des Antriebsriemens vor dessen Ausbau.

Die Power-Flow™-Turbine wird bei den 122-cm-Mähwerken (48 Zoll) verwendet und ist an einem robusten Schwingarm montiert, der automatisch installiert und befestigt werden kann.

Die Zurrpunkte ermöglichen ein einfaches und sicheres Abschleppen der Maschine.

Bedienhebel

Die Bedienhebel lassen sich in drei Höhen und 15 verschiedenen Vor-Rück-Positionen einstellen:

• Erhöhter Fahrerkomfort

• Verstellbar für Bedienung und Präzision der Maschine
  • 18 Plätze sind verfügbar
• Der Bedienhebel lässt sich entsprechend der Einstellung des Schnitthöhenbolzens anpassen.

Ein Standarddämpfer für die Bedienhebel macht das Manövrieren der ZTrak™-Mäher einfacher und komfortabler:

• Das Dämpfungsmodul dämpft die Bewegung der Bedienhebel für eine geschmeidigere Handhabung.
• Der Fahrer kann die Maschine geschmeidig und präzise bedienen.

Leerlaufregelung

Die Leerlaufeinstellung vom Fahrersitz aus ist schnell und einfach. Der Schnitthöhenbolzen entspricht der Bedienung der Bedienhebel:

• Der mitgelieferte Schlüssel am Schnitthöhenbolzen kann vom Fahrer zur Kontrolle der Leerlaufwirkung verwendet werden.

Bedienfeld

Das Bedienfeld ist zugänglich und einfach zu bedienen.

Vergleichen Sie die folgenden Bedienelemente:

• Compteur horaire
• contacteur d’allumage
• Commandement de prise de force (PDF)
• Bedienung Motordrehzahl/Anlasser
  • Ein Positionsstarter ist in der Motordrehzahlsteuerung enthalten (Z525E)
  • Ein weiterer Hebel kann für den Startvorgang verwendet werden (Z540R).

Feststellbremse

Der Fahrerstand ist ebenfalls zugänglich:

• Grand levier facile à utiliser.
• Die Position des Fahrerstands basiert direkt auf der an dieser Stelle befindlichen Maschine.
• Der Fahrersitzschalter ist aktiviert (in angehobener Position), damit der Motor startet.
• Sobald der Motor startet, wird die Sitzsperre gelöst, sodass der Fahrer die Bedienhebel betätigen kann.

Schnitthöhenverstellung/Anheben des Mähwerks

Die Oberseite des Mähwerks verfügt über eine Verstellung von 25 mm bis 102 mm
